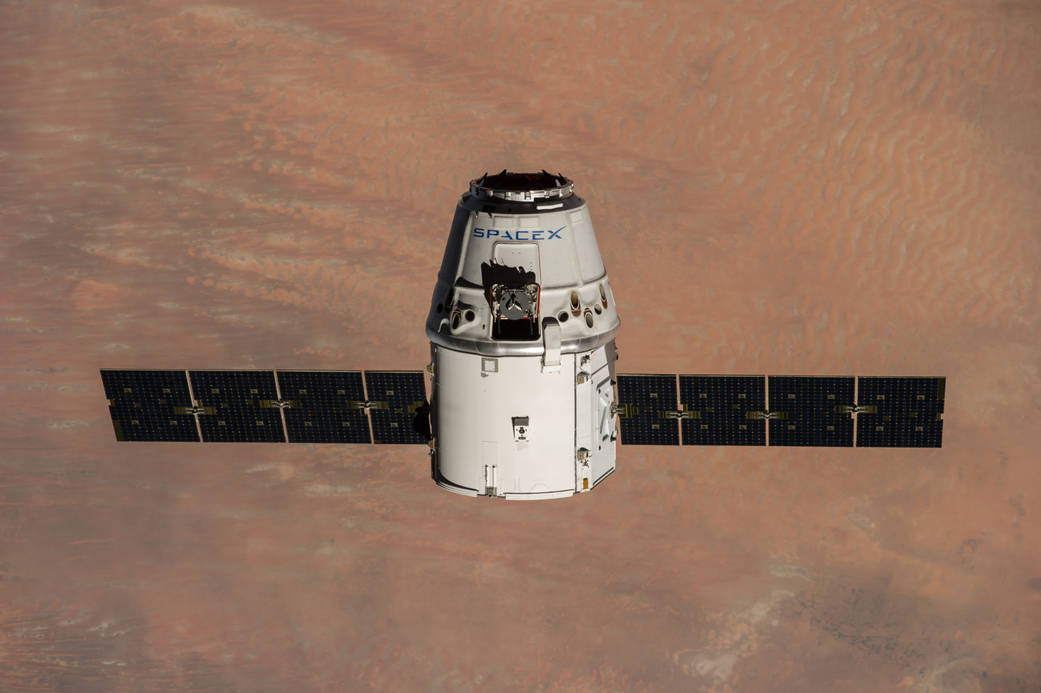

NASA · ISS041-E-020882系统定义
它不只是一件硬件，
而是一组协同工作的系统。
03
Dragon 由可返回的加压舱和一次性非加压 trunk 组成。飞船在 Falcon 9 顶端发射，依靠 Draco 完成轨道和姿态控制；载人构型以 SuperDraco 提供全程发射逃逸，任务结束后抛弃 trunk、穿越大气层并伞降溅落。
01
ARCHITECTURE
系统组成
从结构、推进、通信到地面设施，逐层拆开每个模块承担的任务。
01
容纳乘员、货物和核心航电
加压返回舱
- 加压舱体
- 触控与飞控界面
- 生命保障
- 隔热防护与鼻锥
如何实现
关键人员和下行货物都放在返回舱内；耐热结构、姿态控制和降落伞让同一舱体完成上升、在轨和再入三个环境阶段。
02
轨道机动、姿态控制与发射异常逃生
推进与逃逸
- 16 台 Draco
- 8 台 SuperDraco
- 推进剂贮存与管路
如何实现
Draco 每台约 400 N，负责定轨和姿态；载人构型的 SuperDraco 集成在舱体侧壁，可在发射不同阶段快速把飞船带离火箭。
03
携带外部载荷、提供结构与电力
Trunk 非加压舱
- 非加压载荷空间
- 太阳能电池阵列
- 散热与接口结构
如何实现
把不需要返回的结构和外部载荷放在 trunk，降低返回舱质量；其一半表面铺设太阳能电池，在再入前抛弃。
04
安全接近空间站并返回海面
交会、对接与回收
- 星敏感器与相对导航
- 自主对接机构
- 2 具减速伞
- 4 具主伞
如何实现
飞船通过分阶段接近、保持点和退出能力控制相对运动；再入后先展开减速伞，再由四具主伞把速度降到溅落条件。
02
SEQUENCE
如何工作
把系统运行拆成连续事件，理解硬件与软件何时接力。
- 01
Falcon 9 发射
Dragon 位于火箭顶部；载人任务中逃逸系统全程监视发射状态。
- 02
在轨激活与变轨
展开系统并以 Draco 执行多次相位调整，逐步追上目标。
- 03
近距离操作与自主对接
相对导航确认位置和速度，经多个保持点后自动连接空间站。
- 04
离站与离轨
解除对接、远离空间站，完成离轨点火并抛弃 trunk。
- 05
再入、伞降和回收
返回舱承受气动加热，依次展开减速伞与主伞，最终海上溅落。
03
ENGINEERING
关键工程实现
工程设计不是功能清单，而是在约束下做出的取舍。
工程难题
载人发射异常需要秒级响应
解决方式
将 SuperDraco 直接集成在飞船舱壁，由飞船自主判断并触发逃逸。
系统结果
逃逸能力不依赖传统塔式结构，并覆盖更多飞行阶段。
工程难题
对接目标高速绕地飞行
解决方式
用分阶段变轨、相对传感器、保持点和可中止接近程序。
系统结果
把复杂的相对轨道运动转化为可审核的连续小步骤。
工程难题
既要上行也要把实验带回地球
解决方式
可返回加压舱与一次性 trunk 分工。
系统结果
只有必须返回的部分承受隔热和回收质量代价。
